フォールトツリー解析（FTA）を実施するための4つの簡単な手順
A フォールトツリー解析FTA（フォールトツリー分析）は、システム障害の潜在的な原因を特定するのに最適な、信頼性が高く強力なリスク評価ツールです。複雑な障害をより単純で管理しやすいイベントに分解することで、安全アナリストやエンジニアはシステムを強化し、重大なエラーを回避することができます。この分野についてさらに詳しく知りたい方は、ぜひご参考ください。この記事では、フォールトツリー分析（FTA）の利点、記号、仕組みなど、FTAのあらゆる側面について説明します。さらに、FTAを視覚的に表現するのに役立つ優れたツールもご紹介します。ぜひこの記事を読んで、FTAについてさらに詳しく学んでください。
- パート1. フォールトツリー解析とは何か
- パート2. フォールトツリー解析の利点
- パート3. フォールトツリー解析の仕組み
- パート4. フォールトツリー解析における一般的な記号
- パート5. フォールトツリー分析の作成方法
- パート6. フォールトツリー解析に関するよくある質問
パート1. フォールトツリー解析とは何か

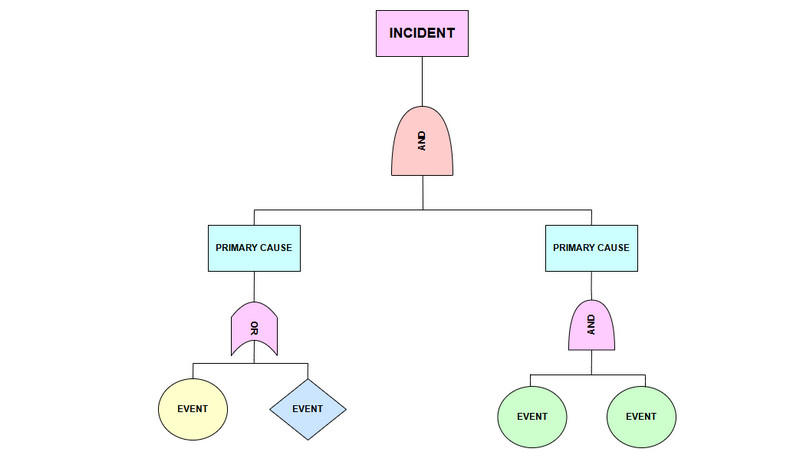

フォールトツリー解析（FTA）図は、システム内の潜在的な障害を特定・判断し、その根本原因を理解するための、構造化された手法です。推測ではなく、主要な問題（「トップイベント」と呼ばれる）から始まり、それにつながる可能性のあるすべての小さな問題へと掘り下げることで、起こり得る障害経路を視覚的にマッピングします。この図の利点は、それぞれ独自の意味を持つ様々な記号が表示されるため、情報量が豊富であることです。
さらに、個々のコンポーネントの故障から構築していくFMEAなどの手法とは異なり、フォールトツリー分析は逆順に、最悪のシナリオから始めて原因の連鎖を遡っていきます。そのため、単一の故障点ではなく、複数の箇所が同時に故障する複雑な故障を特定するのに特に効果的で理想的です。
パート2. フォールトツリー解析の利点
フォールトツリー解析（FTA）には様々な利点があり、信頼性、安全性、効率性を重視する組織や業界にとって必須のツールとなっています。故障とその根本原因を特定することで、チームは問題が発生する前にあらゆる問題に対処することができます。その利点については、以下の情報をご確認ください。
意思決定の強化
この図を使うことで、障害経路を視覚化できます。これにより、チームは様々なコンポーネントやその他のイベントが特定の障害や問題にどのように寄与しているかをより深く理解できます。この図の利点は、より明確な情報が得られるため、効果的な問題解決と的を絞った介入に最適であるということです。
リスク評価の強化
この図のもう一つの利点は、必要な領域にリソースを確実に配分することでリスク評価を強化できることです。また、機器のアップグレード、保守計画、新しいシステムの構築など、情報に基づいた意思決定の基盤を提供することもできます。
より良いコミュニケーション
あるチームでは、効果的なコミュニケーションが不可欠であることは誰もが認識しています。効果的なコミュニケーションツールとして機能するため、これはフォールトツリー分析の主要な目的の一つです。特定の部門に属する各チームは、図や分析を容易に理解し、共同作業を行うことで、同じ目標を持つタスクを完了するのに役立ちます。
より強力なコンプライアンスと文書化
フォールトツリー分析（FTA）図は、チームが障害、修正、システムアップグレードをすべて一箇所で追跡できる明確な方法を提供します。これにより、監査準備が簡素化されるだけでなく、全員が同じ認識を持つことができ、メンテナンスの透明性と説明責任が向上します。
パート3. フォールトツリー解析の仕組み
FTA（フォールトツリー分析）の仕組みについて疑問に思われていませんか？この分野に馴染みのない方には複雑に感じるかもしれません。そこで、以下の情報を参考に、FTAの仕組みを理解してください。
ステップ1. トップイベントを定義する
FTAの最初のステップは、「トップイベント」と呼ばれる望ましくないイベントを明確に定義することです。これは、分析対象となる特定の故障または望ましくない結果を表します。例えば、水上飛行機の故障を分析する場合、トップイベントは「エンジン故障」かもしれません。トップイベントを明確に特定することで、特定の故障の原因を理解するのに役立ちます。
ステップ2. システムを理解する
主要なイベントを特定した後、次のステップはシステムを理解することです。これには、システムの設計、運用手順、過去の障害、コンポーネントに関する詳細な情報の収集が含まれます。
ステップ3. フォールトツリー図を作成する
システムを定義し、主要な故障または主要なイベントを特定したら、フォールトツリーの構築を開始できます。まず、問題の直接的な原因をマッピングします。これが図の最初の枝となります。次に、AND/ORなどの論理ゲートを使用して、これらのイベントがどのようにつながり、相互作用するかを示します。
ステップ4. フォールトツリーを分析する
図を作成したら、次のステップは分析です。分析の主な目的は、トップイベントの発生確率を評価することです。その後、定量分析と定性分析の2種類の分析を実施できます。
ステップ5. リスクを軽減する
フォールトツリー分析（FTA）を通じて、潜在的なリスクをすべて特定し、それらを最小限に抑えるための的確な対策を講じることができます。重要なコンポーネントの再設計、メンテナンス手順の強化、安全手順の更新などが含まれる場合があります。さらに、潜在的な問題や課題が深刻化する前に早期に発見するための早期警告システムを構築することで、重大な故障の発生を防ぐことができます。
パート4. フォールトツリー解析における一般的な記号
図には様々な記号が表示されています。ご存知ないかもしれませんが、それぞれの記号には意味があります。フォールトツリー解析の下にある記号についてさらに詳しく知りたい場合は、以下の詳細をご確認ください。

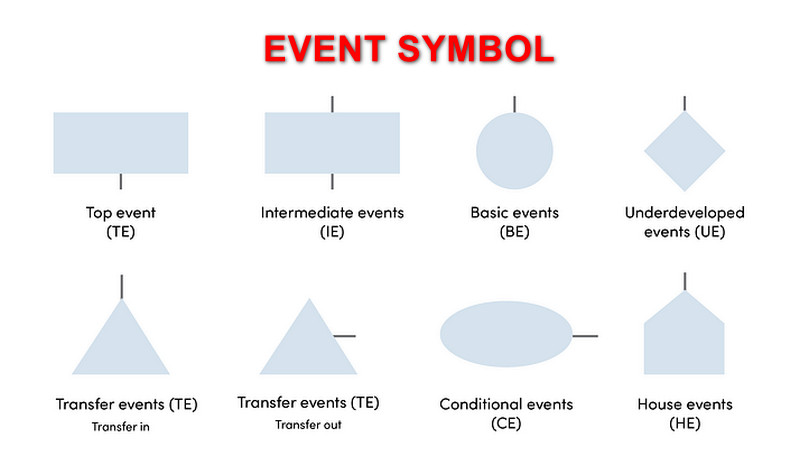

イベントシンボル
FTA には次のようなさまざまなイベント シンボルがあります。
トップイベント（TE） - 調査対象となっている主なシステム障害です。これが分析の出発点となります（出力はなく、発生原因となる障害のみ）。このシンボルは図の上部に表示されます。
中間イベント（IE） - 失敗シナリオにおける連鎖反応。これらには原因（入力）と結果（出力）の両方があり、基本的な原因と最大の失敗を結び付けています。
基本イベント（BE） - このシンボルは、ツリーの下部にある根本原因を示しています。これらは、上方への連鎖反応の起点となる根本的な欠陥です。
未開発イベント（UE） - 追加データが必要な場合、「未定」プレースホルダ。これらのプレースホルダには、将来の分析のためにミニツリー（サブツリー）が作成されます。
転送イベント（TE） - 複雑なツリー構造のための「他のページを参照」マーカー。2種類あります。
転出 - 他の場所での継続を指し示す
転入 - 別のブランチが接続する場所を示します
条件付きイベント（CE） - 禁止ゲートにのみ関係する特別な状況 (「Y 条件中に X が発生した場合にのみ失敗する」と考えてください)。
ハウスイベント（HE） - 分析のオン/オフスイッチ:
0 = このブランチを無視する
1 = このブランチを含める

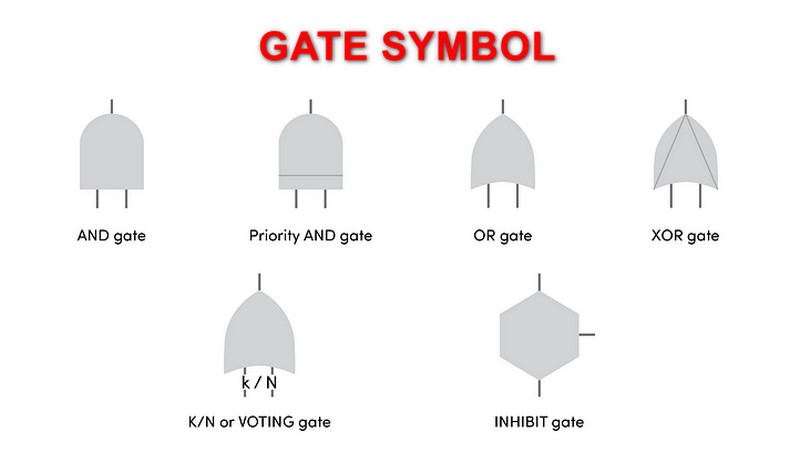

ゲートシンボル
図面上で使用できるゲート記号もいくつかあります。以下に挙げます。
ANDゲート - このシンボルは出力イベントに接続されています。入力イベントがゲートに到達した場合にのみ発生します。
優先ANDゲート - この記号は、すべてのイベントが特定の順序で発生する必要があることを示します。
ORゲート - このタイプのゲートには 1 つまたは 2 つの入力があります。
XORゲート - このシンボルは、入力要素が発生した場合にのみ表示されます。
投票ゲート - このシンボルはORゲートに似ています。ゲートをトリガーするには、特定の数の入力が必要です。
禁止ゲート - このシンボルには、すべての条件イベントと入力イベントが発生したときに出力イベントが発生します。
パート5. フォールトツリー分析の作成方法
魅力的なフォールトツリー分析を作成したいですか？その場合、最適なダイアグラム作成ツールは MindOnMapこのツールは必要な機能をすべて備えているため、非常に優れています。トップイベント、基本イベント、トランスファーイベント、ゲートシンボルなど、必要なシンボルをすべて添付できます。さらに、シンプルで洗練されたユーザーインターフェースのおかげで、スムーズに操作できます。さらに、自動保存機能により、作成プロセス中のデータ損失を防ぐことができます。もう一つの利点は、フォールトツリー分析をデスクトップとMindOnMapアカウントに保存できるため、さまざまな方法で図を保存できることです。最高のフォールトツリー分析を作成するには、このフォールトツリー分析ソフトウェアを使用して、以下の手順に従ってください。
インストールを開始するには、以下のダウンロードをクリックしてください。 MindOnMap デスクトップに作成されます。その後、ファイルを開いて作成プロセスを開始します。

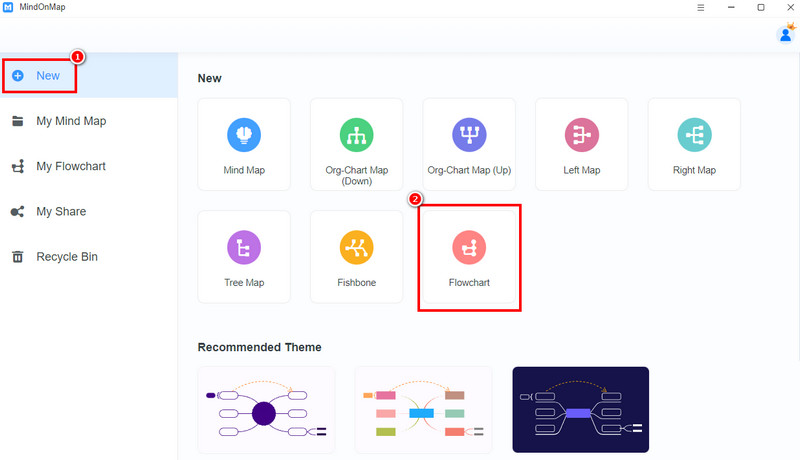

次のプロセスに進むには、 新しい セクションに移動します。次に、フローチャート機能をタップして、メインのユーザーインターフェイスを表示します。

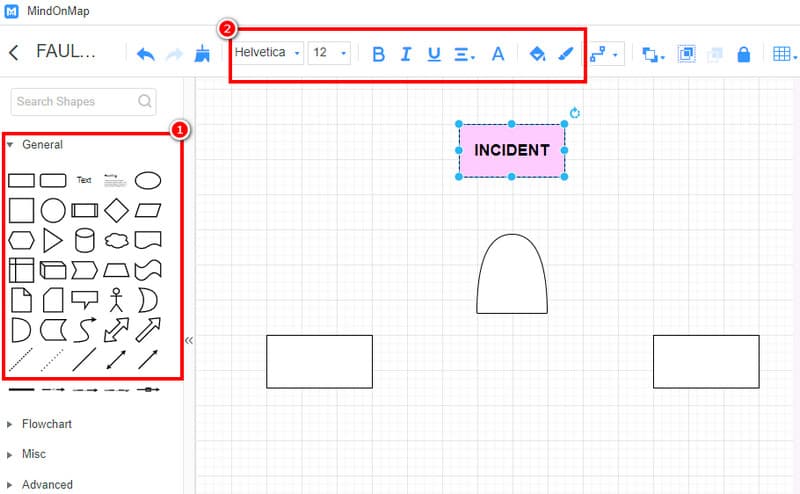

フォールトツリー分析を開始できます。 全般的 セクションを開き、必要なイベントとゲートのシンボルをすべて使用します。シンボル/図形をダブルクリックしてテキストを挿入します。
色を追加するには、 塗りつぶし カラー機能。上記のすべての機能も使用できます。

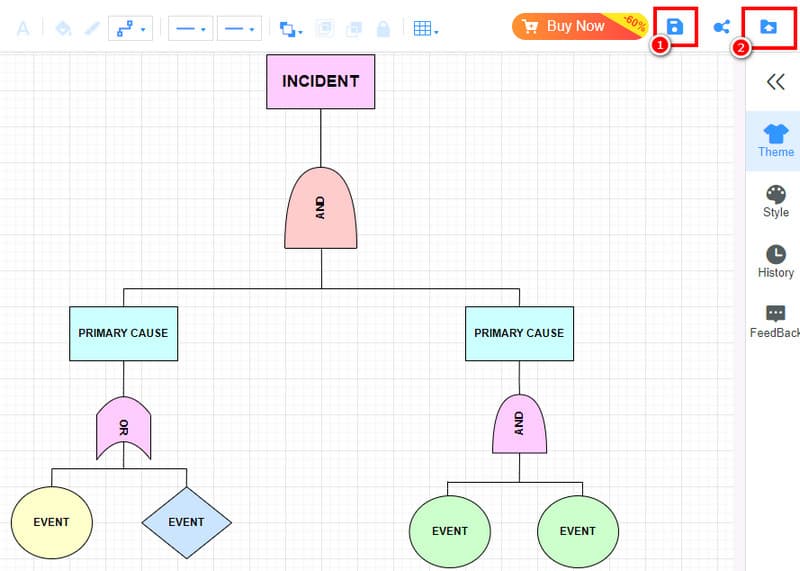

最後にタップして 保存 MindOnMapアカウントにフォールトツリー分析を保存できます。エクスポート機能を使用して、さまざまな形式で保存することもできます。
MindOnMap によって作成された完全なフォールト ツリー分析を表示するには、ここをタップしてください。
このプロセスのおかげで、完璧なフォールトツリー分析（FTA）を作成できます。必要な記号もすべて揃っているので、優れたダイアグラム作成ツールとして最適です。ぜひこのFTAソフトウェアを無料でダウンロードして、魅力的なビジュアル表現を作成してください。
こちらをご確認ください: 様々な フォールトツリー分析の例とテンプレート.
パート6. フォールトツリー解析に関するよくある質問
フォールトツリー解析の主な用途は何ですか?
その主な目的は、複雑な資産やシステムの障害を分析することです。この図は障害の原因を特定し、将来の障害の予防に役立ちます。
フォールトツリー分析を作成するのは難しいですか?
使用するツールによって異なります。プロではない方は、MindOnMapのような、必要な機能をすべて備えたシンプルなダイアグラム作成ツールを利用できます。このツールを使えば、必要な結果が得られます。
フォールトツリー解析を発明したのは誰ですか?
フォールトツリー解析の発明者は、ベル電話研究所のHAワトソンです。彼は1961年にこの図を発明しました。
結論
これで、最高のフォールトツリー分析（FTA）を作成する方法を学びました。また、そのメリット、仕組み、そしてすべての記号についてもより深く理解できました。さらに、魅力的なFTAを作成するための最高のダイアグラム作成ツールが必要な場合は、MindOnMapをご利用ください。このツールには、印象的なダイアグラムを作成するために必要なすべてのゲートとイベント記号が用意されています。
