ការយល់ដឹងពេញលេញអំពីដ្យាក្រាមសមាសធាតុ UML ជាមួយនឹងវិធីសាស្ត្រងាយស្រួល
UML Component diagram គឺជាប្រភេទដ្យាក្រាមមួយក្នុងចំណោមប្រភេទដ្យាក្រាមដែលអ្នកអាចរកបាននៅក្នុងដ្យាក្រាម UML ។ វាមានសមត្ថភាពជួយអ្នកប្រើប្រាស់ឱ្យយល់ពីរចនាសម្ព័ន្ធនៃប្រព័ន្ធជាក់លាក់មួយ។ ដូច្នេះប្រសិនបើអ្នកចង់ស្វែងយល់អំពីដ្យាក្រាមសមាសភាគ UML សូមកុំខកខានឱកាសអានអត្ថបទនេះ។ អ្នកនឹងដឹងពីភាពខុសគ្នា ដ្យាក្រាមសមាសភាគ UML និមិត្តសញ្ញា។ លើសពីនេះទៅទៀត អ្នកនឹងរកឃើញវិធីសាស្រ្តងាយស្រួលបំផុតដើម្បីបង្កើតដ្យាក្រាមសមាសភាគ UML ។
- ផ្នែកទី 1. តើអ្វីជាដ្យាក្រាមសមាសធាតុ UML
- ផ្នែកទី 2. និមិត្តសញ្ញានៃដ្យាក្រាមសមាសធាតុ UML
- ផ្នែកទី 3. ការបង្រៀនដើម្បីបង្កើតដ្យាក្រាមសមាសភាគ UML
- ផ្នែកទី 4. សំណួរគេសួរញឹកញាប់អំពី UML Component Diagram
ផ្នែកទី 1. តើអ្វីជាដ្យាក្រាមសមាសធាតុ UML
ដ្យាក្រាមសមាសភាគ UML ផ្តល់នូវរូបភាពគំនិតនៃអន្តរកម្មរវាងប្រព័ន្ធផ្សេងៗ។ ទិដ្ឋភាពនៃគំរូឡូជីខល និងរូបវន្តអាចមានវត្តមានទាំងពីរ។ លើសពីនេះទៅទៀតសមាសធាតុគឺស្វយ័ត។ វាជាធាតុប្រព័ន្ធម៉ូឌុលនៅក្នុង UML ដែលអាចផ្លាស់ប្តូរបានសម្រាប់ជម្រើសផ្សេងៗ។ ពួកវាមានរចនាសម្ព័ន្ធនៃភាពស្មុគស្មាញណាមួយហើយមានដោយខ្លួនឯង។ មានតែតាមរយៈចំណុចប្រទាក់ប៉ុណ្ណោះដែលបំណែកដែលរុំព័ទ្ធទាក់ទងជាមួយសមាសធាតុផ្សេងទៀត។ លើសពីនេះ សមាសធាតុមានចំណុចប្រទាក់របស់ពួកគេ ប៉ុន្តែពួកគេក៏អាចចូលដំណើរការប្រតិបត្តិការ និងសេវាកម្មរបស់សមាសធាតុផ្សេងទៀតដោយប្រើចំណុចប្រទាក់របស់ពួកគេ។ នៅក្នុងដ្យាក្រាមសមាសភាគ ចំណុចប្រទាក់ក៏បង្ហាញការតភ្ជាប់ និងភាពអាស្រ័យនៅក្នុងស្ថាបត្យកម្មកម្មវិធីផងដែរ។
ក្រឡេកមើលដ្យាក្រាមសមាសធាតុ UML បន្តិច
ប្រព័ន្ធពិតដែលស្ថិតក្រោមការអភិវឌ្ឍន៍ត្រូវបានបែងចែកទៅជាមុខងារកម្រិតខ្ពស់ជាច្រើនដោយប្រើដ្យាក្រាមធាតុផ្សំ។ ផ្នែកនីមួយៗនៃប្រព័ន្ធមានគោលដៅជាក់លាក់។ វាធ្វើអន្តរកម្មតែជាមួយផ្នែកសំខាន់ៗផ្សេងទៀតនៅពេលចាំបាច់។ ឧទាហរណ៍ខាងក្រោមគឺអំពីផ្នែកខាងក្នុងនៃសមាសភាគធំជាង។
ការពន្យល់សាមញ្ញ៖
◆ ទិន្នន័យ រួមទាំងគណនី និងលេខសម្គាល់អធិការកិច្ច បញ្ចូលសមាសធាតុតាមរយៈច្រកនៅជ្រុងខាងស្តាំ។ បន្ទាប់មកវាត្រូវបានបំលែងទៅជាទម្រង់ដែលសមាសធាតុខាងក្នុងអាចយល់បាន។ ចំណុចប្រទាក់នៅខាងស្តាំត្រូវបានសំដៅទៅលើចំណុចប្រទាក់ចាំបាច់។ ពួកគេឆ្លុះបញ្ចាំងពីសេវាកម្មដែលត្រូវការសម្រាប់សមាសធាតុដើម្បីបំពេញមុខងាររបស់វា។
◆ ទិន្នន័យបន្ទាប់មកធ្វើដំណើរចុះក្រោមការភ្ជាប់ជាច្រើនទៅ និងតាមរយៈសមាសធាតុផ្សេងទៀតជាច្រើន មុនពេលដែលចេញនៅច្រកនៅខាងឆ្វេង។ ចំណុចប្រទាក់នៅខាងឆ្វេងត្រូវបានសំដៅថាជាចំណុចប្រទាក់ដែលបានផ្គត់ផ្គង់ និងឆ្លុះបញ្ចាំងពីសេវាកម្មដែលសមាសភាគបង្ហាញនឹងផ្តល់ឱ្យ។
◆រាងការ៉េធំអាចជាប្រព័ន្ធ។ ដូចគ្នានេះផងដែរវាអាចជាប្រព័ន្ធរងឬធាតុផ្សំនៃប្រព័ន្ធដែលព័ទ្ធជុំវិញសមាសធាតុខាងក្នុង។
ផ្នែកទី 2. និមិត្តសញ្ញានៃដ្យាក្រាមសមាសធាតុ UML
នៅពេលបង្កើតដ្យាក្រាមសមាសភាគ UML អ្នកត្រូវតែពិចារណានិមិត្តសញ្ញា។ ពួកវាដើរតួយ៉ាងធំនៅក្នុងដ្យាក្រាម។ ក្នុងករណីនោះ អ្នកនឹងរៀននិមិត្តសញ្ញាដ្យាក្រាមសមាសភាគ UML ទាំងអស់នៅក្នុងផ្នែកនេះ។
ចំណាំនិមិត្តសញ្ញា
វាផ្តល់ឱ្យអ្នកសរសេរកម្មវិធីនូវជម្រើសដើម្បីភ្ជាប់ការវិភាគមេតាទៅដ្យាក្រាមសមាសភាគ។
និមិត្តសញ្ញាថ្នាំង
វាតំណាងឱ្យធាតុដែលមានកម្រិតខ្ពស់ជាងសមាសធាតុ ដូចជាផ្នែករឹង ឬផ្នែកទន់។
និមិត្តសញ្ញាសមាសធាតុ
និមិត្តសញ្ញានេះគឺជាវត្ថុដែលតម្រូវឱ្យបំពេញកិច្ចការដែលមានលក្ខណៈពិសេស។ សមាសធាតុមួយមានអន្តរកម្មជាមួយសមាសធាតុ និងការផ្តល់ជូនផ្សេងទៀត ហើយប្រើប្រាស់ឥរិយាបទតាមរយៈចំណុចប្រទាក់។ ពិចារណាសមាសធាតុជាប្រភេទនៃថ្នាក់ជាក់លាក់។ សមាសធាតុមួយត្រូវបានតំណាងនៅក្នុង UML 1.0 ជាប្លុករាងចតុកោណកែងដែលមានចតុកោណកែងតូចជាងពីរដែលកាត់ចេញនៅសងខាង។ សមាសភាគមួយនៅក្នុង UML 2.0 ត្រូវបានតំណាងជាប្លុកចតុកោណជាមួយនឹងតំណាងតូចមួយនៃរូបរាងដ្យាក្រាមសមាសភាគពីមុន។
និមិត្តសញ្ញាចំណុចប្រទាក់
វាបង្ហាញធាតុបញ្ចូល ឬសម្ភារៈដែលសមាសធាតុបញ្ជូន ឬទទួលបាន។ កំណត់ចំណាំជាអត្ថបទ ឬនិមិត្តសញ្ញាដូចជា lollipop, socket, និង ball-and-socket forms អាចបង្ហាញពីចំណុចប្រទាក់។
ចំណុចប្រទាក់ដែលត្រូវការ
វាទទួលសេវាកម្ម មុខងារ ឬទិន្នន័យពីខាងក្រៅ។ វាត្រូវបានគេហៅថា lollipop ផងដែរ។

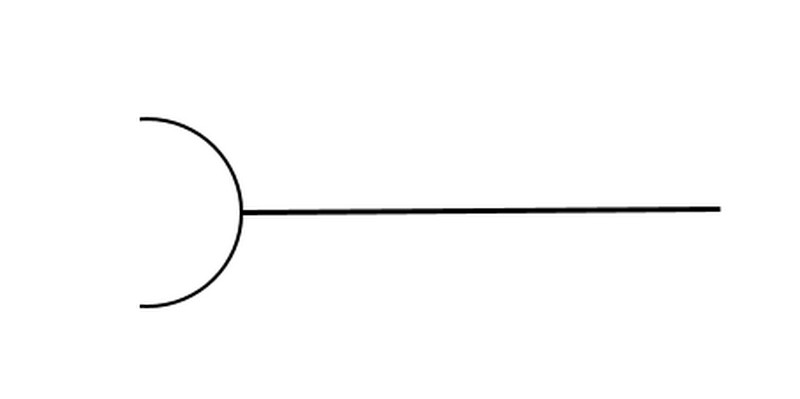

ចំណុចប្រទាក់ដែលបានផ្តល់
វាគឺជានិមិត្តសញ្ញាសម្រាប់កំណត់ចំណុចប្រទាក់ដែលផ្តល់មុខងារ ទិន្នន័យ ឬសេវាកម្មពីខាងក្រៅ។ ពាក់កណ្តាលរង្វង់ត្រូវបានគេហៅថារន្ធ។
និមិត្តសញ្ញាច្រក
ចំណុចនៃអន្តរកម្មរវាងធាតុផ្សំ និងបរិស្ថានត្រូវបានកំណត់ដាច់ដោយឡែក។ ការ៉េតូចមួយបម្រើជានិមិត្តសញ្ញាសម្រាប់កំពង់ផែ។
និមិត្តសញ្ញាកញ្ចប់
និមិត្តសញ្ញានេះរួមបញ្ចូលគ្នានូវធាតុផ្សេងៗនៅក្នុងប្រព័ន្ធជាក់លាក់មួយទៅក្នុងក្រុមមួយ។ វារួមបញ្ចូលចំណុចប្រទាក់សមាសភាគ និងថ្នាក់។
និមិត្តសញ្ញាភាពអាស្រ័យ
វាបង្ហាញពីរបៀបដែលធាតុផ្សំនៃប្រព័ន្ធផ្សេងៗគ្នាគឺអាស្រ័យគ្នាទៅវិញទៅមក។ បន្ទាត់ដាច់ ៗ ដែលភ្ជាប់សមាសធាតុមួយទៅធាតុមួយទៀតតំណាងឱ្យភាពអាស្រ័យ។
ផ្នែកទី 3. ការបង្រៀនដើម្បីបង្កើតដ្យាក្រាមសមាសភាគ UML
តើអ្នកចង់បង្កើតដ្យាក្រាមសមាសភាគ UML ប៉ុន្តែត្រូវការជំនួយក្នុងការស្វែងរកពីរបៀបចាប់ផ្តើម? លែងបារម្ភទៀតហើយ។ ផ្នែកនេះនឹងផ្តល់ឱ្យអ្នកនូវការបង្រៀនដ្យាក្រាមសមាសភាគ UML ។ វិធីនេះអ្នកនឹងយល់ពីរបៀបបង្កើតដ្យាក្រាម។ ឧបករណ៍ចុងក្រោយមួយដែលអ្នកអាចប្រើបាន MindOnMap. ដោយមានជំនួយពីឧបករណ៍អនឡាញនេះ ការបង្កើតដ្យាក្រាមនឹងមានលក្ខណៈសាមញ្ញ។ ចំណុចប្រទាក់របស់វាមានលក្ខណៈវិចារណញាណ ដែលល្អឥតខ្ចោះសម្រាប់អ្នកប្រើប្រាស់ទាំងអស់។ ដូចគ្នានេះផងដែរវាមានធាតុជាច្រើនដែលអ្នកត្រូវការសម្រាប់ដ្យាក្រាម។ វារួមបញ្ចូលរូបរាង បន្ទាត់តភ្ជាប់ និងព្រួញ រូបរាង រចនាប័ទ្មពុម្ពអក្សរ ពណ៌ និងច្រើនទៀត។ លើសពីនេះទៀត អ្នកអាចប្រើឧបករណ៍បង្កើតដ្យាក្រាមនេះដោយឥតគិតថ្លៃ ដែលធ្វើឱ្យវាមានភាពងាយស្រួលសម្រាប់អ្នកប្រើប្រាស់។ ឧបករណ៍នេះមានសម្រាប់កម្មវិធីរុករកតាមអ៊ីនធឺណិតទាំងអស់ដូចជា Chrome, Firefox, Explorer, Edge និងច្រើនទៀត។
ការទាញយកដោយសុវត្ថិភាព
ការទាញយកដោយសុវត្ថិភាព
ចូលទៅកាន់កម្មវិធីរុករករបស់អ្នក ហើយចូលទៅកាន់គេហទំព័រផ្លូវការរបស់ MindOnMap. ចុចប៊ូតុងបង្កើតផែនទីគំនិតរបស់អ្នកពីគេហទំព័រ។
បន្ទាប់មក គេហទំព័រមួយទៀតនឹងបង្ហាញនៅលើអេក្រង់។ នៅផ្នែកខាងឆ្វេងនៃគេហទំព័រ ចុចលើ ថ្មី។ ជម្រើស។ បន្ទាប់ពីនោះសូមជ្រើសរើស គំនូសតាងលំហូរ ជម្រើស។
ចំណុចប្រទាក់សំខាន់នៃឧបករណ៍នឹងបង្ហាញនៅលើអេក្រង់។ ដូចដែលអ្នកបានឃើញ អ្នកអាចប្រើឧបករណ៍ និងធាតុកែសម្រួលផ្សេងៗ។ នៅផ្នែកខាងលើនៃចំណុចប្រទាក់ ទាំងនេះគឺជាឧបករណ៍ដែលអ្នកអាចប្រើសម្រាប់ការដាក់ពណ៌ ផ្លាស់ប្តូរទំហំពុម្ពអក្សរ ដោយប្រើជក់ និងច្រើនទៀត។ នៅលើចំណុចប្រទាក់ខាងឆ្វេង អ្នកអាចជួបប្រទះរូបរាងផ្សេងៗដែលអ្នកអាចប្រើសម្រាប់ដ្យាក្រាម។ ដូចគ្នានេះផងដែរ ដើម្បីបន្ថែមរូបរាងដ៏អស្ចារ្យទៅដ្យាក្រាម រុករកទៅចំណុចប្រទាក់ដែលត្រឹមត្រូវ ហើយជ្រើសរើសស្បែកដែលអ្នកចូលចិត្ត។
ទៅកាន់ UML ជម្រើសដើម្បីបន្ថែមរាង បន្ទាត់ និងព្រួញផ្សេងៗទៅផ្ទាំងក្រណាត់។ ជ្រើសរើសដែលអ្នកចូលចិត្ត ប្រធានបទ ដើម្បីធ្វើឱ្យដ្យាក្រាមមានភាពច្នៃប្រឌិត និងរស់រវើកនៅលើចំណុចប្រទាក់ត្រឹមត្រូវ។ ចុចកណ្ដុរឆ្វេងពីរដងលើរាង ដើម្បីបន្ថែមអត្ថបទ ហើយចូលទៅកាន់ បំពេញពណ៌ ជម្រើសនៅលើចំណុចប្រទាក់ខាងលើដើម្បីដាក់ពណ៌មួយចំនួននៅលើរាង។
បន្ទាប់ពីបង្កើតដ្យាក្រាម អ្នកអាចរក្សាទុកវានៅលើគណនី MindOnMap របស់អ្នកដោយចុចប៊ូតុងរក្សាទុក។ ចុចលើ នាំចេញ ប៊ូតុងដើម្បីនាំចេញដ្យាក្រាមទៅជាទម្រង់ផ្សេងៗដូចជា DOC, PDF, SVG, JPG, PNG និងច្រើនទៀត។ អ្នកក៏អាចទទួលបានតំណភ្ជាប់នៃការងាររបស់អ្នកដោយចុចលើប៊ូតុង ចែករំលែក ជម្រើស និងចម្លងតំណ។
ផ្នែកទី 4. សំណួរគេសួរញឹកញាប់អំពី UML Component Diagram
1. តើដ្យាក្រាមសមាសភាគ UML ប្រើសម្រាប់អ្វី?
ដ្យាក្រាមសមាសភាគផ្តល់នូវទិដ្ឋភាពទូទៅនៃប្រព័ន្ធកម្រិតខ្ពស់ និងលម្អិតអំពីរបៀបដែលសមាសធាតុរបស់វាត្រូវបានរៀបចំ។ ផងដែរអំពីរបៀបដែលពួកគេធ្វើអន្តរកម្ម និងពឹងផ្អែកលើគ្នាទៅវិញទៅមក។ ដ្យាក្រាមធាតុផ្សំផ្តល់នូវទស្សនវិស័យដែលផ្តោតលើការអនុវត្ត។ វាអនុញ្ញាតឱ្យអ្នកអភិវឌ្ឍន៍មើលថាតើប្រព័ន្ធដំណើរការ និងសម្រេចបាននូវគោលដៅរបស់វាដែរឬទេ។
2. តើដ្យាក្រាមធាតុផ្សំអាចជួយក្រុមរបស់អ្នកយ៉ាងដូចម្តេច?
ក្រុមរបស់អ្នកអាចទទួលបានអត្ថប្រយោជន៍ពីដ្យាក្រាមសមាសធាតុដោយការមើលឃើញប្លង់ជាក់ស្តែងនៃប្រព័ន្ធ។ យកចិត្តទុកដាក់លើផ្នែកនៃប្រព័ន្ធ និងរបៀបដែលពួកគេមានអន្តរកម្ម។ ដាក់ការសង្កត់ធ្ងន់យ៉ាងខ្លាំងលើរបៀបដែលឥរិយាបថសេវាកម្មទាក់ទងនឹងចំណុចប្រទាក់។
3. ហេតុអ្វីបានជាដ្យាក្រាមធាតុផ្សំមានសារៈសំខាន់?
ដោយសារពួកវាធ្វើគំរូ និងចងក្រងឯកសារស្ថាបត្យកម្មរបស់ប្រព័ន្ធ ដ្យាក្រាមសមាសធាតុមានសារៈសំខាន់ណាស់។ ដ្យាក្រាមសមាសភាគបម្រើជាឯកសារស្ថាបត្យកម្មរបស់ប្រព័ន្ធ។ ដូច្នេះហើយ អ្នកអភិវឌ្ឍន៍ប្រព័ន្ធ និងអ្នកគ្រប់គ្រងប្រព័ន្ធចុងក្រោយរកឃើញលទ្ធផលការងារនេះចាំបាច់ណាស់ក្នុងការយល់ដឹងអំពីប្រព័ន្ធ។
4. តើខ្ញុំអាចប្រើ Lucidchart ដើម្បីបង្កើតដ្យាក្រាមសមាសភាគ UML បានទេ?
បាទពិត។ រុករកទៅ តារាង Lucidchart. បន្ទាប់មក អ្នកអាចបើកឯកសារទទេ។ បន្ទាប់ពីនោះ អ្នកត្រូវបើកបណ្ណាល័យរូបរាង។ ចុចជម្រើសរាង ហើយពិនិត្យ UML ហើយចុចរក្សាទុក។ ជ្រើសរើសរូបរាងដែលអ្នកចង់ប្រើ ដើម្បីចាប់ផ្តើមបង្កើតដ្យាក្រាម។ ចុងក្រោយ អ្នកអាចរក្សាទុកលទ្ធផលចុងក្រោយរបស់អ្នកនៅពេលអ្នករួចរាល់។
5. តើមានដ្យាក្រាមសមាសភាគ UML Visio ទេ?
បាទមាន។ វីស៊ីអូ ផ្តល់នូវគំរូដ្យាក្រាមសមាសភាគ។ បើក Visio ហើយរុករកទៅឯកសារ> ជម្រើសថ្មី។ បន្ទាប់ពីនោះ ជ្រើសរើសប្រភេទ ហើយចូលទៅកាន់ Software and Database > UML Component។ ជ្រើសរើសគំរូទទេមួយ ឬជ្រើសរើសដ្យាក្រាមចាប់ផ្តើមបី ហើយចុចបង្កើត។ បន្ទាប់មក ប្រើរាង និងចំណុចតភ្ជាប់សម្រាប់ដ្យាក្រាម។ បន្ទាប់ពីបង្កើតដ្យាក្រាម រក្សាទុកលទ្ធផលចុងក្រោយ។
សេចក្តីសន្និដ្ឋាន
នោះហើយជាវា! ជាមួយនឹងការណែនាំនៃអត្ថបទនេះ អ្នកបានរៀនអ្វីៗទាំងអស់អំពី ដ្យាក្រាមសមាសភាគ UML. វារួមបញ្ចូលនិមិត្តសញ្ញា ការពិពណ៌នា និងវិធីបង្កើតដ្យាក្រាមសមាសភាគ UML ។ ដូច្នេះប្រសិនបើអ្នកចង់បង្កើតដ្យាក្រាមសមាសភាគ UML ប្រើឧបករណ៍ដែលល្អបំផុតគឺ MindOnMap. វាផ្តល់នូវអ្វីគ្រប់យ៉ាងដែលអ្នកត្រូវការនៅពេលបង្កើតដ្យាក្រាម ដែលធ្វើឱ្យវាមានភាពងាយស្រួល និងមានប្រយោជន៍សម្រាប់អ្នកប្រើប្រាស់ទាំងអស់។
