Діаграма зв'язків між сутностями: визначення та огляд

Ан Діаграма зв'язків між сутностями, також відомий як ERD, – це інструмент візуального представлення, призначений для ілюстрації того, як сутності, такі як концепції, люди чи об’єкти, пов’язані одна з одною в системі. Він діє та слугує планом для створення бази даних шляхом відображення сутностей, їхніх атрибутів та їхніх зв’язків. Якщо ви хочете дізнатися більше про ERD, краще прочитати все в цій статті, оскільки ми пропонуємо його детальне визначення, основні компоненти та типи. Після цього ми також навчимо вас, як створити найкращий ERD за допомогою найкращого інструменту. Отже, почніть читати цю публікацію та отримайте більше інформації про обговорення.

• Частина 1. Вступ до діаграми зв'язків сутностей
• Частина 2. Основні компоненти ERD
• Частина 3. Поширені типи ЕРД
• Частина 4. Як створити діаграму зв'язків між сутностями
• Частина 5. Найчастіші запитання щодо схеми зв'язків сутностей

Частина 1. Вступ до діаграми зв'язків сутностей

Діаграма сутностей та зв'язків (ERD) — це візуальне/графічне представлення, яке зображує сутності, такі як люди, концепції або об'єкти, та показує їхні зв'язки. Кожна сутність визначається своїми атрибутами, тоді як зв'язки показують, як сутності взаємодіють у системі. Завдяки використанню різних символів, діаграма забезпечує чіткий та стандартизований спосіб моделювання структур даних.

Чому ERD важливі в проектуванні систем та баз даних?

Забезпечуючи спільну візуальну мову, ERD необхідні для подолання розриву між технічними командами та зацікавленими сторонами. Вони допомагають забезпечити точність, ефективність та відповідність проектів баз даних потребам бізнесу. ERD зменшують кількість помилок, покращують комунікацію та створюють міцну основу для масштабованих та добре організованих систем, розпізнаючи зв'язки та залежності на ранніх етапах процесу проектування.

Частина 2. Основні компоненти ERD

Діаграма зв'язків сутностей, або ERD, має різні основні компоненти, про які вам слід знати. Щоб ознайомитися з цими компонентами, перегляньте всі деталі нижче.

Сутності

Одним з основних компонентів ERD є сутності. Це фундаментальні будівельні блоки, що представляють реальні об'єкти, концепції або речі, про які потрібно зберігати інформацію. Крім того, кожна сутність зазвичай відображається як прямокутник і може існувати самостійно або спиратися на іншу сутність.

Атрибути

Ще один компонент – це Атрибути. Він описує характеристики сутності. Він може надати деталі, які роблять дані змістовними. Атрибути зазвичай представлені у вигляді овалів, з'єднаних з призначеними їм сутностями.

стосунки

Зв'язок ілюструє, як сутності взаємодіють одна з одною. Він показує логічні зв'язки між різними частинами системи. Крім того, зв'язки представлені у вигляді ромбів на діаграмі та важливі для моделювання реальних реакцій.

Первинний ключ та зовнішній ключ

Первинний ключ – це атрибут, який визначає кожен запис у межах сутності. Цей ключ гарантує, що жодні два рядки в таблиці не є ідентичними, що робить його наріжним каменем цілісності даних у базі даних. З іншого боку, зовнішній ключ – це атрибут у певній сутності, який посилається на первинний ключ іншої сутності. Він встановлює зв'язок між ними. Він важливий для визначення зв'язків у базі даних.

Частина 3. Поширені типи ЕРД

Після того, як ви дізналися, що таке діаграма сутностей та зв'язків, ви можете перейти до вивчення її поширених типів. Прочитайте всі подробиці нижче та дізнайтеся більше про поширені типи ERD.

Концептуальний ERD

Концептуальний ERD пропонує високорівневий короткий зміст системи, з акцентом на ключових компонентах та їх зв'язках. Його часто використовують для обміну ідеями між аналітиками, розробниками та зацікавленими сторонами на ранніх етапах проектування системи. Перш ніж переходити до подальшого поглибленого моделювання, це допомагає гарантувати, що кожен має чітке уявлення про обсяг та структуру системи, зберігаючи діаграму простою та абстрактною.

Логічний ERD

Іншим типом ERD є логічна ERD. Вона будує концептуальну модель шляхом додавання додаткової інформації. Вона включає первинні ключі, атрибути та зовнішні ключі. Вона також визначає логічну структуру інформації, показуючи, як забезпечуються зв'язки та як ідентифікуються сутності. Логічна ERD корисна для уточнення вимог та забезпечення відповідності дизайну процесам та бізнес-правилам.

Фізичний ERD

Логічний дизайн перетворюється на специфічну для бази даних модель за допомогою фізичної ERD. Він містить інформацію про імена таблиць, індекси, типи стовпців та обмеження. Крім того, він відображає, як система буде розроблятися та працювати на певній платформі, і тісно пов'язаний з реалізацією бази даних. Оскільки вони служать кресленням для фактичного створення та оптимізації баз даних, цей тип ERD є критично важливим для розробників та адміністраторів баз даних.

Частина 4. Як створити діаграму зв'язків між сутностями

Ви хочете створити діаграму зв'язків сутностей? Тоді вам потрібен надійний інструмент, який може надати вам усі необхідні функції. У такому разі ми рекомендуємо використовувати Конструктор блок-схем MindOnMapЦей інструмент гарантує, що ви можете використовувати всі необхідні елементи, такі як фігури, лінії, стрілки тощо. Ви навіть можете додати колір до тексту та фігур, якщо хочете. Перевага цього інструменту полягає в тому, що він простий у використанні завдяки своєму комплексному інтерфейсу користувача. Він також підтримує функцію співпраці, що дозволяє вам працювати з іншими учасниками. Більше того, ви можете бути впевнені, що не втратите свою роботу, оскільки інструмент підтримує функцію автоматичного збереження. Таким чином, якщо вам потрібен надійний та потужний конструктор діаграм сутностей та зв'язків, використовуйте MindOnMap негайно.

Що ж, під час створення ERD є важливі кроки, які ви повинні врахувати. Ви повинні:

• 1. Визначте сутності – перший крок – визначити основні концепції або об’єкти, які потрібно представити у вашій системі.
• 2. Визначте стосунки – на наступному кроці ви можете визначити взаємозв’язок. Вам потрібно встановити, як вони взаємодіють один з одним.
• 3. Додайте атрибути – після цього ви повинні ввести всю інформацію для кожної сутності.
• 4. Огляд – на останньому кроці вам потрібно переглянути ERD. Це необхідно для забезпечення повноти, точності та ефективності.

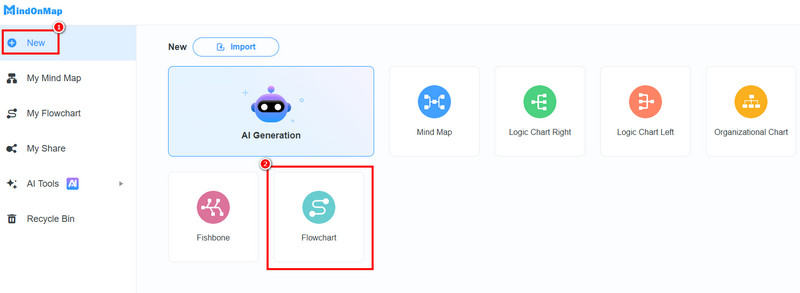

Щоб розпочати створення ERD, ви можете ознайомитися з простими інструкціями нижче.

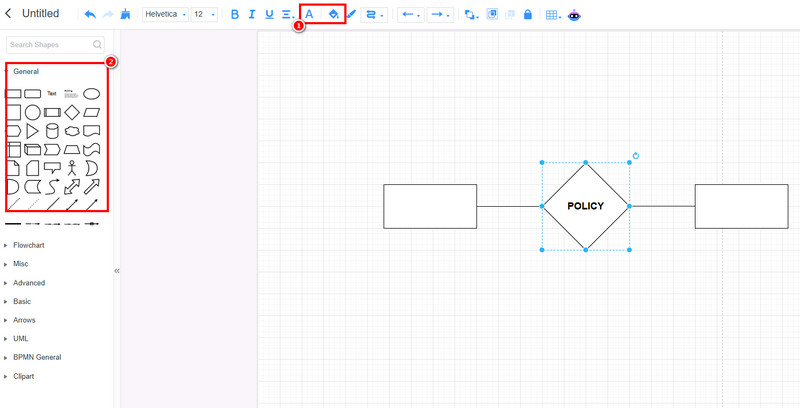

Ви також можете використовувати Шрифт і Колір заливки функції для додавання кольору до тексту та фігур.

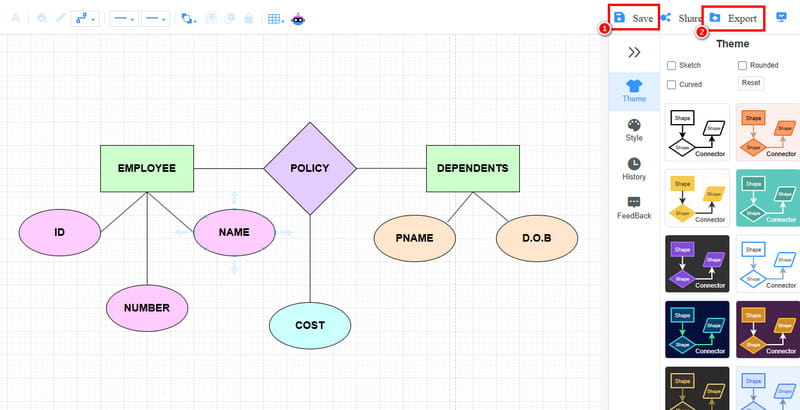

Натисніть тут, щоб переглянути повну діаграму зв'язків сутностей, розроблену MindOnMap.
